किस प्रकार के गहरे ड्राइंग भाग हैं और उनके कार्य क्या हैं?

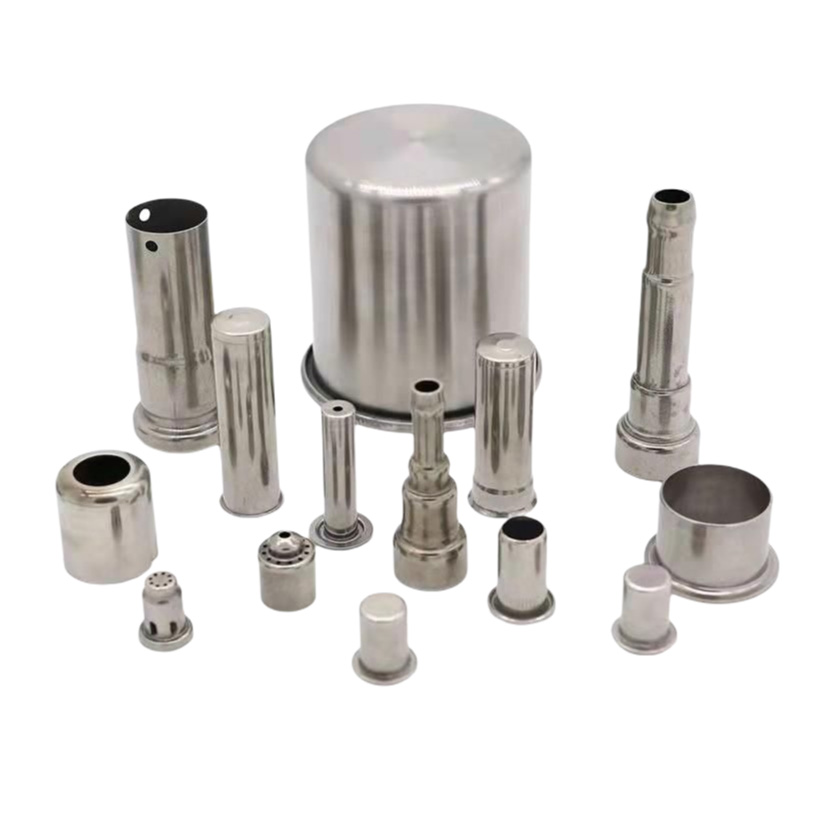

गहरी ड्राइंग पार्ट्सएक ड्राइंग डाई के एक या अधिक गहरी स्टैम्पिंग के माध्यम से धातु की चादरों से बने खोखले भाग हैं। उल्लेखनीय विशेषता यह है कि गहराई व्यास (या चौड़ाई) से अधिक है। सामान्य प्रकार और कार्यों में शामिल हैं:

बेलनाकार भागों (जैसे कि डिब्बे, थर्मस कप लाइनर): मुख्य रूप से कंटेनर उत्पादों के लिए उपयोग किया जाता है, एक समान दीवार की मोटाई, अच्छी सीलिंग की आवश्यकता होती है, आंतरिक दबाव का सामना करने में सक्षम या भंडारण स्थान प्रदान करने में सक्षम होता है, और दोनों हल्के और शक्ति लाभ होते हैं।

वर्ग/आयताकार भागों (जैसे बैटरी के गोले, कुछ विद्युत उपकरण गोले): आमतौर पर इलेक्ट्रॉनिक उपकरण या औद्योगिक घटकों के शेल/कंटेनर संरचना में देखा जाता है, जो यांत्रिक सुरक्षा और उपस्थिति फ्लैटनेस प्रदान करते हुए आंतरिक घटकों की नियमित व्यवस्था की सुविधा देता है।

विशेष आकार के भागों (जैसे कार लैंपशेड, जटिल घुमावदार सतह कवर): सौंदर्यशास्त्र और स्थानिक मिलान दोनों के साथ विशिष्ट उत्पादों (जैसे मोटर वाहन भागों, घर के उपकरण पैनल) की सुव्यवस्थित या कार्यात्मक स्टाइल आवश्यकताओं के लिए अनुकूलित।

निकला हुआ किनारा भागों (फ़्लैंग्स के साथ खींचे गए भागों, जैसे कि पाइप संयुक्त सीटें): फ्लैंग्स कनेक्शन या सुदृढीकरण सतहों (जैसे बोल्ट फिक्सिंग, वेल्डिंग इंटरफेस) प्रदान करते हैं, पाइपलाइन सिस्टम या भागों को इकट्ठा करने के लिए उपयुक्त हैं।

चरणबद्ध भागों (बहु-स्तरीय व्यास परिवर्तन के साथ बैरल के आकार के भाग, जैसे सिलेंडर हाउसिंग): बहु-परत संरचनाओं या खंडित कार्यों (जैसे तरल भंडारण, खंडित स्थापना) की आवश्यकताओं को पूरा करते हैं, और एक-चरण मोल्डिंग वेल्डिंग या विधानसभा प्रक्रियाओं को कम करता है।

गहरी ड्राइंग पार्ट्सव्यापक रूप से ऑटोमोबाइल (ईंधन टैंक, तेल पैन), घरेलू उपकरणों (लाइनर, गोले), पैकेजिंग (धातु के डिब्बे), इलेक्ट्रॉनिक्स (परिरक्षण कवर, बैटरी के गोले) और अन्य क्षेत्रों में एक-टुकड़ा मोल्डिंग, उच्च सामग्री उपयोग, अच्छी ताकत और मजबूत सीलिंग, हल्के सील, कुशल उत्पादन और कार्यात्मक एकीकरण प्राप्त करने के साथ उपयोग किए जाते हैं।

गहरी ड्राइंग पार्ट्सव्यापक रूप से अपने अनूठे प्रक्रिया लाभों के साथ आधुनिक उद्योग की सेवा करता है। इस प्रकार के भागों को ठंड विरूपण के माध्यम से सामग्री की ताकत में बहुत सुधार होता है, पतली सामग्री के साथ समान दबाव-असर आवश्यकताओं को प्राप्त किया जाता है, और उत्पाद के वजन को काफी कम किया जाता है। ऑटोमोटिव क्षेत्र में, ईंधन प्रणाली, निकास घटक और ट्रांसमिशन सिस्टम हाउसिंग उनके उच्च-सटीक सीलिंग पर निर्भर करते हैं; पैकेजिंग उद्योग का उपयोग एयरटाइट टैंक (जैसे स्प्रे डिब्बे और फूड के डिब्बे) में किया जाता है ताकि उनके एंटी-पेनेट्रेशन बैरियर फ़ंक्शन को पूरा खेल दिया जा सके। चिकित्सा उपकरणों, होम उपकरण लाइनर और हार्डवेयर उपकरणों (जैसे स्टेनलेस स्टील कुकवेयर) में बाँझ कंटेनर भी उनके एक-टुकड़ा मोल्डिंग के स्वच्छता और स्थायित्व से लाभान्वित होते हैं।

उत्पादन प्रक्रिया की उच्च दक्षता विशेष रूप से बकाया है। एक एकल मुद्रांकन जटिल ज्यामितीय आकृतियों को पूरा कर सकता है, और स्वचालित उत्पादन लाइनों की मदद से, प्रति मिनट दर्जनों टुकड़ों का एक उच्च गति आउटपुट प्राप्त किया जा सकता है। इसी समय, गहरी ड्राइंग प्रक्रिया की सामग्री उपयोग दर आम तौर पर 70%से अधिक होती है। उचित लेआउट के माध्यम से, स्क्रैप दर बहुत कम हो जाती है, और लागत को बड़े पैमाने पर विनिर्माण में प्रभावी रूप से संपीड़ित किया जाता है। यह सटीक धातु के गोले के निर्माण के लिए एक अपूरणीय कोर तकनीक बन गया है।
